產(chǎn)品特點
●特殊配方的填充料，不僅導電性能優(yōu)異，而且克服了干濕交替環(huán)境下傳統(tǒng)填充料易結塊導致陽極失效的弊端；
●采用易吸水、可降解的環(huán)保材料包裝，現(xiàn)場可直接進行安裝，無需處理任何塑料垃圾；
●在水稻田、淤泥等不易開挖的施工環(huán)境中設計了螺旋形的陽極結構，降低施工成本；
●根據(jù)陽極活化和腐蝕機理將金相分析引入質(zhì)量控制，確保每個批次的陽極內(nèi)部組織結構均勻，從而保證質(zhì)量穩(wěn)定；
●M1C合金陽極效率≥50%，AZ63B合金陽極效率≥55%。
鎂陽極化學成分
牌號 | 合金元素% | 雜質(zhì)元素% 不大于 | 其他雜質(zhì)% 不大于 | ||||||||
Mg | Al | Zn | Mn | Fe | Si | Ni | Cu | Ca | 單個 | 總和 | |
AZ31B | 余量 | 2.5～3.5 | 0.6～1.4 | 0.20～1.0 | 0.003 | 0.04 | 0.001 | 0.01 | 0.04 | 0.05 | 0.30 |
AZ63B | 余量 | 5.3～6.7 | 2.5～3.5 | 0.15～0.6 | 0.003 | 0.04 | 0.001 | 0.005 | -- | -- | 0.30 |
M1C | 余量 | ≤0.01 | -- | 0.50～1.3 | 0.005 | 0.01 | 0.001 | 0.005 | -- | 0.05 | 0.30 |
鎂陽極電化學性能
牌號 | 開路電位 -V，Cu/CuSO4 | 閉路電位 -V，Cu/CuSO4 | 實際電容量 A.h/kg | 電流效率 % |
AZ31B | 1.57～1.67 | 1.52～1.57 | ≥1230 | ≥55 |
AZ63B | 1.57～1.67 | 1.52～1.57 | ≥1230 | ≥55 |
M1C | 1.77-1.82 | 1.64-1.69 | ≥1100 | ≥50 |

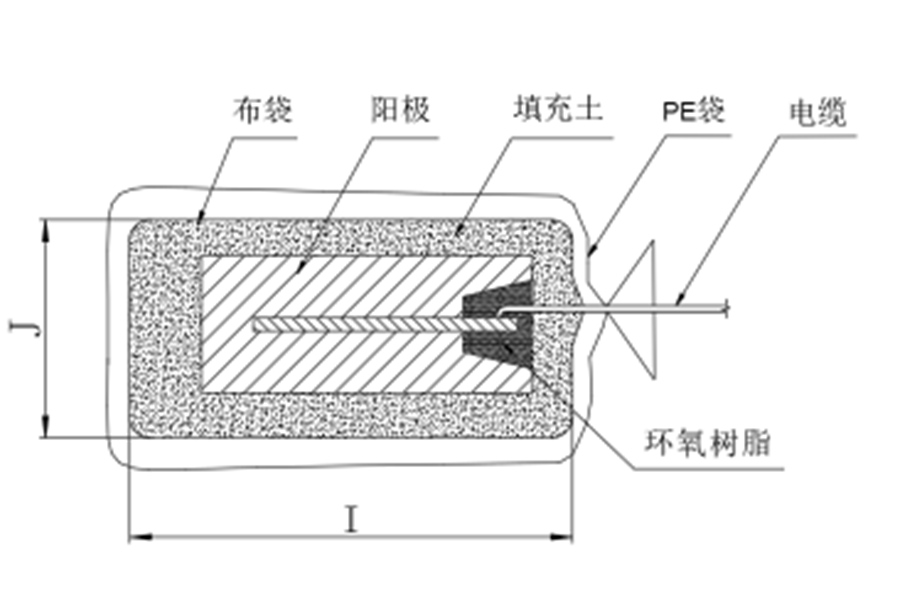

規(guī)格型號
 |  |
規(guī)格尺寸 | ||||||||||
陽極型號 | 重量/kg | 外形尺寸/mm | ||||||||
A | B | C | D | E | F | G | H | |||
M1C | AZ63B | |||||||||
3S3 | 1.36 | 97 | 76 | 120 | 115 | 90 | 32 | 40 | 76 | 1.5 |
5S3 | 2.3 | 97 | 76 | 205 | 195 | 160 | 32 | 40 | 76 | 1.5 |
9S2 | 4.1 | 71 | 51 | 750 | 710 | 570 | 32 | 40 | 51 | 1.5 |
9S3 | 4.1 | 97 | 76 | 365 | 345 | 300 | 32 | 40 | 76 | 1.5 |
17S3 | 7.7 | 97 | 76 | 675 | 650 | 570 | 32 | 40 | 76 | 2.0 |
32S5 | 14.5 | 127 | 127 | 560 | 535 | 430 | 32 | 40 | 107 | 2.0 |
48S5 | 21.8 | 127 | 107 | 840 | 800 | 610 | 32 | 40 | 107 | 2.0 |
