當前，絕大多數供熱管道都采用保溫結構，也即：黃夾克結構，此結構外部為聚乙烯夾克層，起防水保護作用，內部為發泡聚氨酯保溫層。在結構完好情況下，這一結構可實現管道外壁的腐蝕控制和保溫目的，保證管道免于腐蝕泄漏。但是，在實際使用中由于保溫管接頭部位單獨作業，難于保證施工質量；同時在長期的運行中，外部夾克層由于運行中的相對運動或外部機械損傷，會發生破損，導致土壤中水分進入保溫層，在高溫、高濕（外部浸水或泄漏水）環境下，破損處管道外壁極易發生腐蝕泄漏。據有關資料，一般熱力管道在使用5年后即會發生腐蝕穿孔泄漏事故。
由于腐蝕往往發生在保溫層內，由于外部夾克層的屏蔽作用，傳統的陰極保護技術將犧牲陽極埋設于土壤中，不能有效發揮腐蝕控制作用。根據這種情況，我公司根據當前熱力直埋保溫管道腐蝕現狀，開發了專門用于直埋保溫管道的陰極保護技術。此技術可實施性好，可實現對新建直埋保溫管道由于保溫層進水腐蝕有效控制。

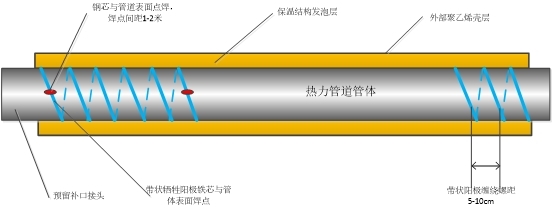

此技術的基本做法是：將定制的鋁合金犧牲陽極帶螺旋形（螺距10-20cm，在管道兩端可以將螺距縮小到5cm，以保證漏水接頭處的防腐）纏繞到尚未預制保溫層前的裸管道表面，全部位于保溫層內，每隔2米將陽極帶鐵芯與管體表面做一次焊接（焊點使用防腐漆密封），完成一根管段的陽極帶纏繞安裝后，再進行常規的保溫發泡作業。
直埋熱力保溫管道防泄漏陰極保護技術
設計參數： l保護對象管徑：DN100--DN2000 l帶狀犧牲陽極技術參數：20mm X 8mm(矩形截面)，內置鋼芯 l設計保護年限：20年
熱力管道保護犧牲陽極帶截面結構 | 技術優勢： l經濟有效、壽命長（在夾克層未破損漏水時，陽極帶不消耗） l有效防止因夾克層漏水導致的保溫層內腐蝕 l耐高溫 l不影響現有夾克層結構性能，不改變現有夾克層施工工藝 l可根據需要進行設計施工，外部夾克層易于破損環境下可選擇加密設計方式，一般環境可只在補口位置安裝保護結構 安裝工藝：
|
