一、雜散電流的產生及危害

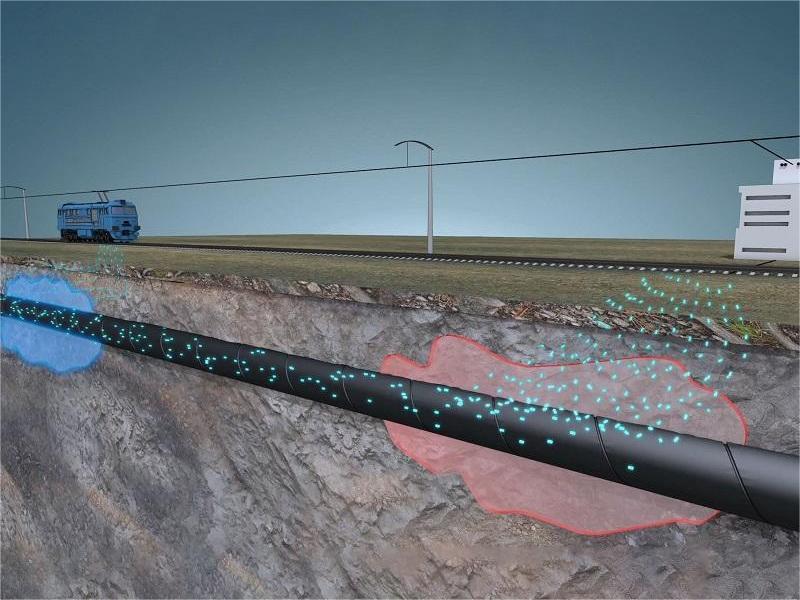

雜散電流為設計的或規定的回路以外流動的電流，雜散電流也不是同一結構物上陰、陽極間形成的電偶腐蝕電流。
雜散電流可以分為：
●動態雜散電流—直流輸電系統、焊接、 采礦操作、電力線、 工廠車間、 大地電流等；
●靜態雜散電流—高壓直流電的接地板、其他陰極保護系統等。
也可以劃分為：

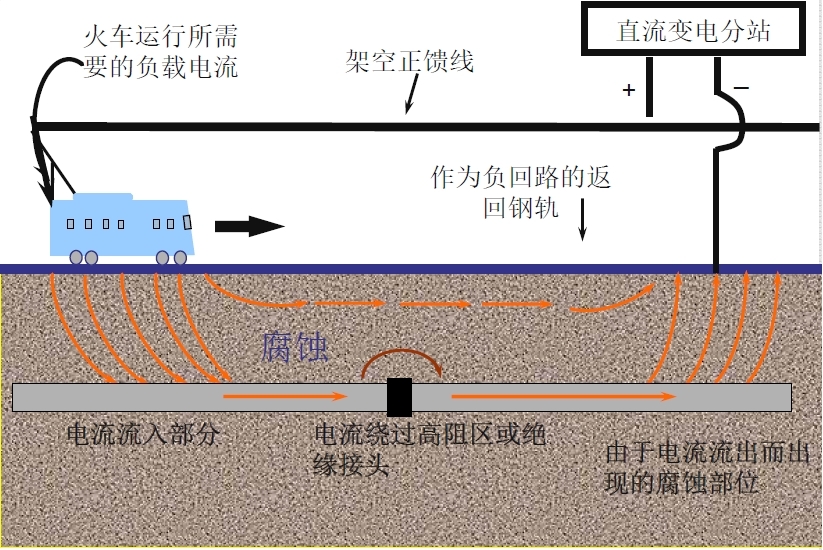

●直流雜散電流—直流電?化鐵路、直流電解系統、直流電焊系統、其他管道外加的陰極保護系統等；

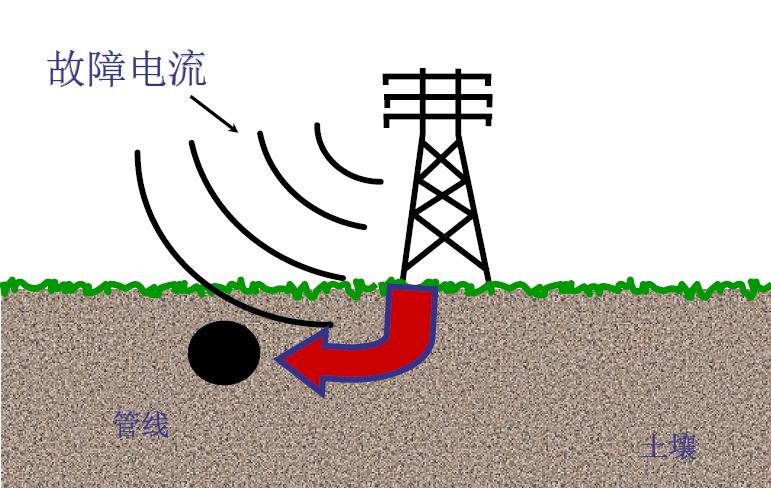

●交流雜散電流—交流電?化鐵路，?壓交流輸電線路等。
 |  |
二、雜散電流的測試與判定
（1）直流雜散電流測試與判定
1）設計階段
●管道擬經兩側各20m范圍內的地電位梯度判斷土壤中雜散電流的強弱；
●地電位梯度＞0.5mV/m，確認存在雜散電流；
●地電位梯度≥2.5mV/m，應評估管道敷設后可能受到的直流干擾影響，并根據評估結果預設干擾防護措施。
2）沒有實施陰極保護
●管地電位相對于自然電位正向或負向偏移超過20mV時，確認存在直流干擾；
●管地電位相對于自然電位正向偏移大于或等于100mV時，應及時采取干擾防護措施。
3）已實施陰極保護的管道
●當干擾導致管道不滿足最小保護電位要求時，應及時采取干擾防護措施。
（2）交流雜散電流測試與判定
1）干擾電壓
●測量管道上的交流干擾電壓不高于4V時，可不采取干擾防護措施；
● 當交流干擾電壓高于4V時，應采用其他方式進行評估。
2）交流電流密度

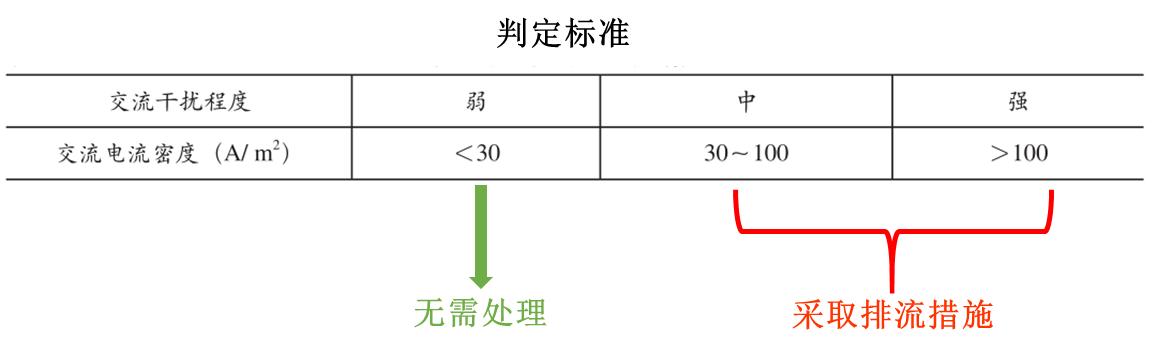

對于交流干擾電壓高于4V的管道，采用交流電流密度進行判定：
 |  |
三、雜散電流的防護措施
（1）極性排流
極性排流是指通過極性排流器將管道和回流體連通，當管道上出現正電位時可把管道中的雜散電流排出，出現負電位時排流器不導通，可防雜散電流的進入。

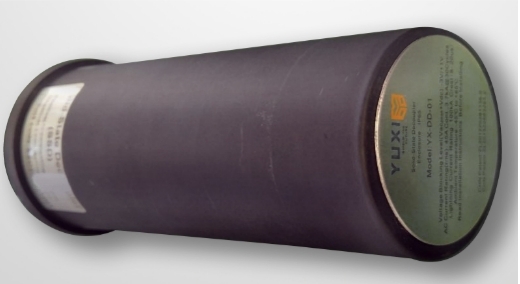

極性排流裝置由固態去耦合器和接地極組成，接地極宜采用ZR型高純鋅帶狀陽極。
固態去耦合器能有效隔離陰極保護直流電流，同時抑制直流雜散電流反向流入管道，并能排除正常陰極保護電壓外的直流雜散電流，對管道上耦合的交流電流具有低阻抗全導通特性，能有效降低感應的管道交流干擾電壓。
排流效果的優劣， 除了選擇可靠的排流設備外， 接地電阻的控制與接地材料的選擇也十分重要，選用鋅帶陽極，可以提升接地面積，大大降低接地電阻。
 |  |

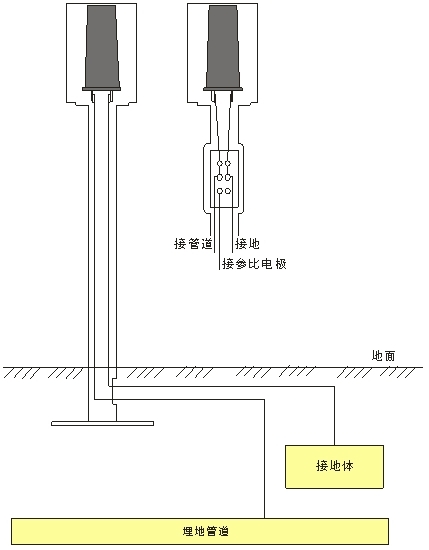

（2）排流裝置安裝要求
1）對于高壓輸電線平行交叉處：
①在高壓交流輸電線路走廊內的管道，20m＜管道與750kV輸電線路最外側邊導線間距≤50m 的地段，每隔300m設置一個排流防護點；排流防護點位置允許前后有所調整（30 m范圍內），盡量設置在附近土壤電阻率比較小的位置；
②在高壓交流輸電線路走廊內的管道，50m＜管道與750kV輸電線路最外側邊導線間距≤300m且累計長度超過2km 的管段，每隔500m設置一個排流防護點；排流防護點位置允許前后有所調整（200 m范圍內），盡量設置在附近土壤電阻率比較小的位置；
③管道進入或遠離輸電線路走廊位置處；
2）對于鐵路與管道交叉點，距每一個交叉點兩邊各50 米處設置一個排流點。
（3）強制排流
當埋地管道位于雜散電流干擾極性交變區（即動態雜散電流），用極性排流都無法將雜散電流排出，這時就可以選用強制排流法。
強制排流法的原理類似于陰極保護技術，選用一個恒電位儀（整流器），可以起到電位控制器的作用。在外部存在電位差的條件下強制進行排流，它的功能就是兼具排流和陰極保護的雙重作用，比較經濟、有效，所以應用較為廣泛。
強制排流裝置構成：恒電位儀、輔助陽極、參比電極、接線箱、電纜及相關輔材。

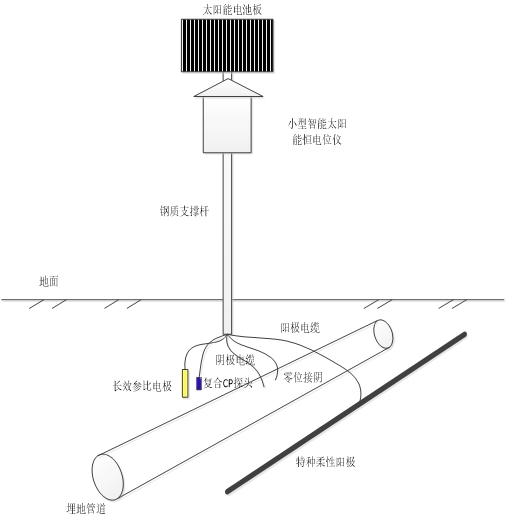

對于城市軌道交通和逆變高壓電站引起的雜散電流干擾，鈺烯公司開發一套新型的強制排流裝置，采用太陽能恒電位儀+智能監測一體化設備，特種柔性陽極、復合測試探頭組成，可以解決城市空間有限，無法供電等問題。
