●嵌入式陽極開路電位較負，能快速使被保護鋼筋極化到被保護電位；
●高堿性，與混凝土堿性環(huán)境相匹配，不會對鋼筋混凝土結(jié)構(gòu)的堿性環(huán)境造成負面影響；
●低電阻率，具備優(yōu)良的離子傳導(dǎo)性能，有利于陰極保護反應(yīng)的進行，促使鋼筋持續(xù)獲得保護；
●具有抑制氯離子入侵的作用，通過電化學(xué)反應(yīng)將鋼筋表面的游離氯離子驅(qū)離鋼筋表面；
●再堿化作用，鋼筋表面的陰極反應(yīng)過程使PH值提高，促進鋼筋表面混凝土層的再堿化；
●安全可靠，反應(yīng)生成的腐蝕產(chǎn)物由陽極表面向外逐步擴散并均勻分散在活性砂漿中，不會對被混凝土結(jié)構(gòu)造額外的成膨脹應(yīng)力；
●使用壽命長，在保證鋼筋處于保護電位的情況下，嵌入式陽極以穩(wěn)定、小電流輸出，持續(xù)使用壽命超過30年；
●安裝簡單，將陽極兩端鋼絲纏繞在鋼筋上即可完成安裝。
序號 | 技術(shù)說明 | 技術(shù)指標 |
1 | 開路電位 | 不低于-1100mV（Vs 飽和甘汞電極電極） |
2 | 外附砂漿電阻率 | ＜100Ω.m |
3 | 高活性砂漿堿度 | PH≥14 |
4 | 鋅陽極 | Zn≥99.995% |
5 | 鐵芯與陽極電阻 | ＜0.5ohm |
輸出電流
選用鋼筋、混凝土和嵌入式犧牲陽極進行自耦和試驗，分別在混凝土澆筑后30天內(nèi)的養(yǎng)護期和持續(xù)耦合運行6個月后，對犧牲陽極的輸出電流進行監(jiān)測，結(jié)果表明：
澆筑初期，嵌入式犧牲陽極輸出電流到達5000μA，鋼筋迅速極化；而后輸出電流逐漸下降，最終趨于穩(wěn)定（720μA），鋼筋電位穩(wěn)定在-420mV左右；
耦合6個月后，犧牲陽極輸出電流穩(wěn)定在60-120μA（受溫度、濕度影響小范圍內(nèi)波動），鋼筋電位穩(wěn)定在-400mV~-440mV左右。
|  |

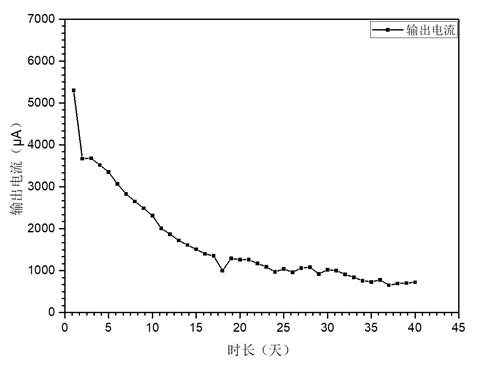

| 圖1 養(yǎng)護期 | 圖2 耦合6個月后 |
保護電位

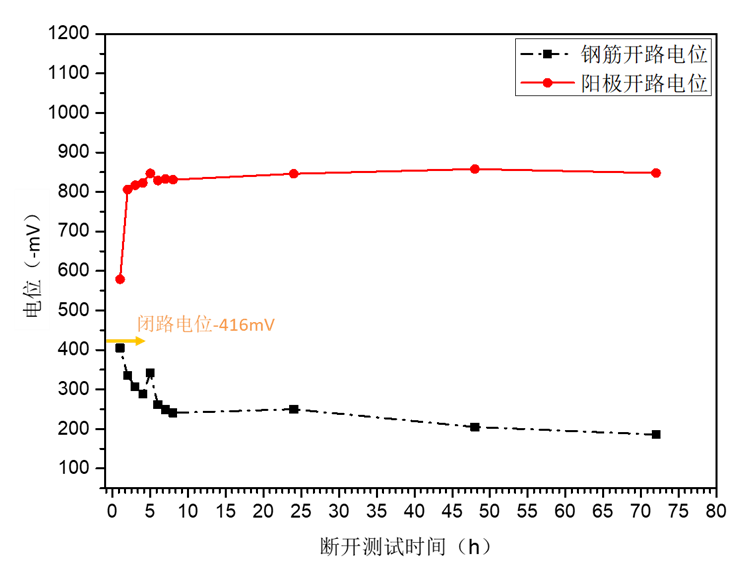

根據(jù)NACE SP0290標準要求，鋼筋腐蝕衰減電位應(yīng)大于200mV。據(jù)此，對鋼筋和陽極的開路電位進行多個時間段的連續(xù)測量，結(jié)果滿足標準要求；重新耦合后，鋼筋閉路電位恢復(fù)至-440mV。
新建混凝土結(jié)構(gòu)保護用嵌入式陽極
 |  |

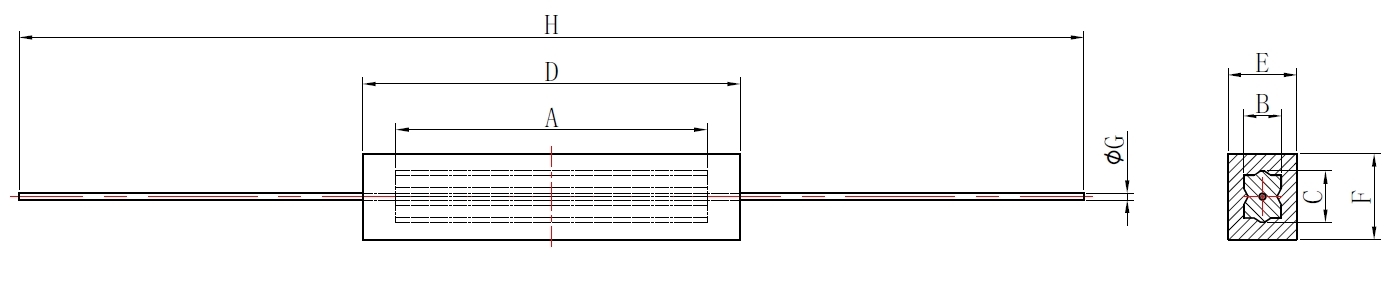

型號 | 鋅核尺寸/mm | 嵌入式陽極尺寸/mm | 鐵芯尺寸/mm | 鋅核重量/g | 陽極重量/g | |
A×B×C | D×E×F | G | H | |||
YX-RP-N-01 | 40×15×10 | 60×25×20 | 2 | 460 | 38 | 107 |
YX-RP-N-02 | 60×15×10 | 80×25×20 | 2 | 480 | 58 | 144 |
YX-RP-N-03 | 90×15×10 | 110×25×20 | 2 | 510 | 87 | 200 |
YX-RP-N-04 | 40×25×20 | 60×35×30 | 2 | 460 | 138 | 253 |
