鋅帶在現(xiàn)場安裝過程中需要展開，直接擠壓出來的鋅帶并不具備很好的柔韌性，尤其在低溫環(huán)境中極易斷裂。TopCorr生產(chǎn)的鋅帶經(jīng)過多道處理工藝使其在保留了優(yōu)異的機(jī)械強(qiáng)度情況下具備極好的柔韌性和抗低溫脆裂性能，最低彎曲直徑可達(dá)到100厘米。
化學(xué)成分
元素含量％ | Al | Cd | Mg | Fe | Pb | Cu | 其他 | Zn | |
型號 | I | 0.10-0.50 | 0.025-0.070 | - | ≤0.0050 | ≤0.0060 | ≤0.0050 | ≤0.10 | 余量 |
II | ≤0.0050 | ≤0.0030 | - | ≤0.0014 | ≤0.0030 | ≤0.0020 | － | 余量 | |
電化學(xué)性能
型號 | 開路電位（-V） | 閉路電位（-V） | 電流容(A.h/kg) | 電流效率 |
I、II | 1.05min | 1.00min | 780min | 95%min |
注：實(shí)驗(yàn)介質(zhì)為人造海水，參比電極為飽和甘汞電極。 | ||||

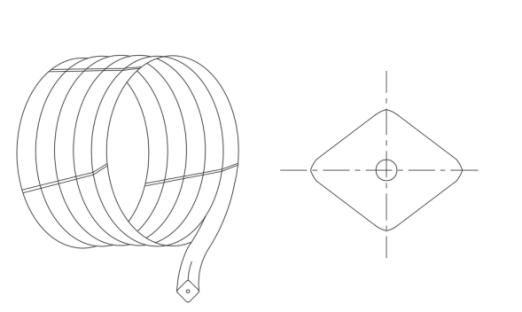

型號 / 關(guān)鍵指標(biāo) | YX-YZR-01 | YX-YZR-02 | YX-YZR-03 | YX-YZR-04 |
截面尺寸mm (in) | 25.40×31.75 （1×5/4） | 15.88×22.22 （5/8×7/8） | 12.7×14.28 （1/2×9/16） | 8.73×10.32 （11/32×13/32） |
重量kg/m （lb/ft） | 3.57 （2.4） | 1.785 （1.2） | 0.893 （0.6） | 0.372 （0.25） |
鋼芯直徑mm (in) | 4.70 （0.185） | 3.43 （0.135） | 3.30 （0.130） | 2.92 （0.115） |
標(biāo)準(zhǔn)卷長m (ft) | 30.5 （100） | 61 （200） | 152 （500） | 305 （1000） |
標(biāo)準(zhǔn)卷內(nèi)徑mm (in) | 700 （27.5） | 600 （23.5） | 305 （12） | 305 （12） |
